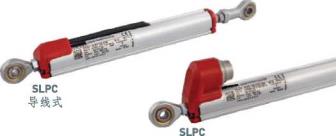

OPKON欧普康位移传感器 微型尺身系列SLPC
电阻式线性位移传感器 微型尺身系列
•测量范围10-400 mm
•长机械寿命
•优越的重复度＜0.01 mm
•小分辨率
・ 2 kOhm ： 10 ... 50 mm
5 kOhm : 75 ... 400 mm
-
SLPC
电阻式线性位移传感器 微型尺身系列连接头式
•测量范围10-400 mm
•长机械寿命
•优越的重复度＜0.01 mm
•无限小分辨率
・ 2 kOhm ： 10 ... 50 mm
5 kOhm : 75 ... 400 mm
技术规格
测量行程
10 至 400 mm
线性度
± %0,05 (>200mm), ±%0,1 (130-200mm),
± %0,2 (75-130mm), ±%0,5 (<75mm)
重复度
< 0.01 mm
分辨率
无限小
电阻
2 kOhm: 10 ... 50 mm
5 kOhm: 75 ... 400 mm
电阻公差
±%20
负载电阻
最小100千欧
推荐游标电流
< 1 pA
允许供应电压
最大28 VDC
电气连接
1米导线或连接头
位移速度
< 5 m/s
机械寿命
1亿次周期
外壳尺寸
018 mm
外壳材质
阳极氧化铝
拉杆材质
不锈钢
拉杆直径
05 mm
机械固定
两端球形接头【鱼眼节】
防护等级
IP 65
工作温度
-20°C ... +80°C
仓储温度
-30°C ... +90°C

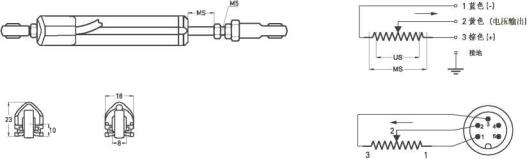

机械参数
SLPC [mm]
10
25
50
75
100
125
150
175
200
250
300
350
400
US
【有用行程］
10
25
50
75
100
125
150
175
200
250
300
350
400
MS
【机械行程】
13
28
53
78
103
128
153
178
203
253
303
353
403
（也）
111
126
151
176
201
226
251
276
301
351
401
451
501
型号
测量行程（mm）
线性度（%1
电阻值（kOhm）
连接头/导线
（例子） SLPC
175
D
5K
1M
SLPC
10... 400 mm
D： ± %0,05 (>200 mm)
±%0,1 [130 - 200 mm]
±%0,2 (75- 130 mm) 土 %0,5 (<75 mm)
2K：2kOhm (<75mm)
5K：5kOhm(75-400 mm)
IM ：1米导线（标配）
1M5： 1,5米导线
2M ：2米导线
C5 ： 5芯圆接头
-
-
