※产品简介：

差动变压器式位移传感器 ( LVDT 位移传感器)  可广泛应用于航天航 空、 机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科硏 院校等国民 经济各行各业，用来测量位移、形变、尺寸、振动、厚 度、膨胀等的高精 度位移传感器产品。

F10 、  F25 、  F50 系列笔式回弹式 LVDT 位移传感器具有优良的性能，    适用 于质量控制和计量应用中的高精度、高重复性的位移测量。测 头采用高硬 度的耐磨材料氧化硅，测轴移动部分采用精密导轨。传 感器外配变送器， 12— 24V DC 供电，   电子电路密封在304 不锈钢金 属管内，可以在潮湿、 粉尘等相对恶劣环境中长期稳定工作,输出标 准的可被计算机或 PLC 使用 的 0 -5V 、0 -10V 电压信号；4 -20mA 电流信 号；或者 RS485 数字信号。

※特性说明

外径 8mm笔形回弹式位移传感器 内置精密直线轴承，重复性好 探头为氮 化硅陶瓷球，耐磨性好测量范围由 0— 10MM 分辩率高，重复性好无滑动 触点，使用寿命长

   ※应用领域

机器人/轴直径检测/精密位移测量/玻璃生产检测/汽车零件检测

※性能参数

供电电源：12—24V DC; 工作电流：

电压输出型供电电流≤12mA；

二线制电流输出型，供电电流 4—20mA

位移量程：F10:  0 -2.5mm / F25: 0 -5mm  /  F50: 0 -10mm

 输出信号：0 -5V；    0 -1OV；   4 -20mA ；    RS485 数字信号

 线性误差：模拟量信号输出：0.25%FS

                    数字量信号输出：0.1 %FS

重复误差：≤ 1um

 分辨率：≤O.1um

动态特性：50Hz~80Hz

测量力：       80g

工作温度：-25 °C — +85 °C

 耐受冲击：250g/11 ms

振动允限：10g/2KHZ

温度系数：零点 ≤0.01%/°C      灵敏度 ≤025%/°

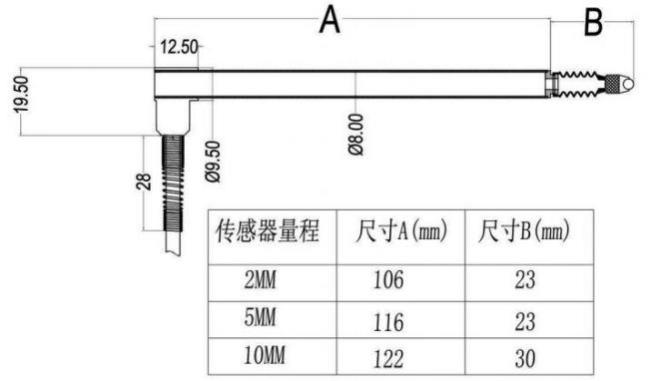

    ※机械尺寸

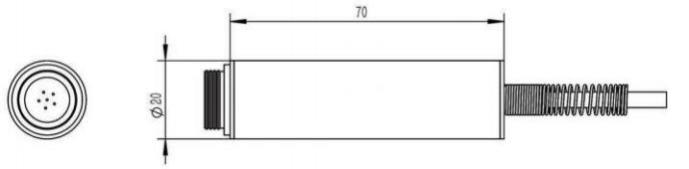

※圆形变送器尺寸  (标配)

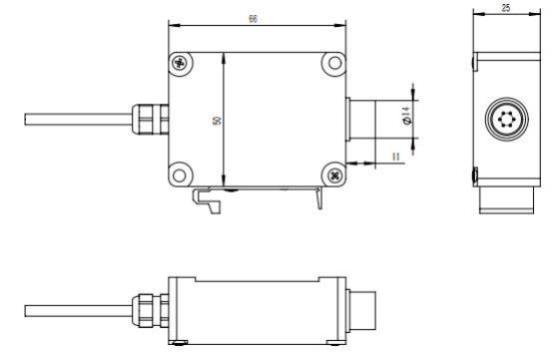

※方形变送器尺寸  (选配)

   注：  方形变送器可使用螺丝穿过安装 孔直接固定，也可以使用卡扣滑 入安装导轨安              装 。    (卡扣安装主 用在配电箱等符合安装条件的   环境，卡扣可以拆卸)

※安装夹具尺寸图

※安装方法

* LVDT 位移传感器的安装要求采用温度膨胀 系 数较小的非金属夹具固定，如果采用金属夹 具 会对传感器性能产生影响。

团 产品标配有塑料夹具，   用户也可以根据实

※接线说明

直流稳压电源输出电压值必须在规定的使用范围内

1. 电流信号输出  (电缆线颜色定义)   ：

棕色一供电电源  (+)                    电流输入  (+)

黑色一供电电源 (-)           电流输出 (+)

2. 电压信号输出

电缆线颜色定义：

棕色一供电电源  (+ )

黑色一 电压输出  (+ )

蓝色一供电电源  ( -)  信号输出  ( -)

3.RS485 数字信号输出  (电缆线颜色定义)   ：

红色一供电电源  (+ )                     黑色一供电电源  ( -)

绿色一 RS485   (A+)                          白色一 RS485   ( B -)

※选型说明

※安装使用说明

1 、  选择传感器量程需留有余量，F 系列 LVDT 位移传感器前端约 1mm 的缓冲区，安装使用应避开缓冲区。

2 、  选用合适的电源供电，电压过高或者过低都无法保证传感器正 常 使用。

3 、  传感器测笔应垂直检测面安装，待调整好位置再锁紧安装螺丝。

4 、  F 系列 LVDT 位移传感器精度较高，安装使用应避开高温、高辐 射、 静电干扰 、  高频干扰及电磁干扰等干扰源，保障传感器检测精 度。

5 、  传感器屏蔽线良好接地。

6 、  正确接线 。如果接线错误，有可能严重损坏传感器。

7 、  传感器安装固定应尽量采用厂家提供的安装支架。如果需要自 制 夹具安装固定，应在厂方技术人员的指导下设计安装。
