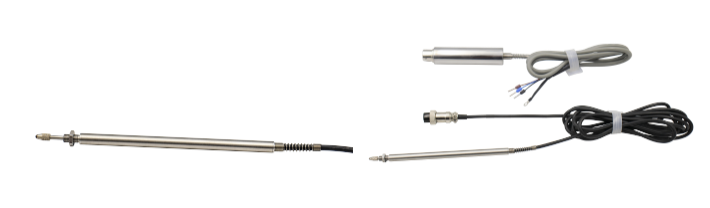

※产品简介

FL 系列回弹式 LVDT 位移传感器可采用螺纹安装，传感器 12-24V DC 供 电，测头采用高硬度的耐磨材料氧化硅，电子电路密封在 304 不 锈钢金 属管内，可以在潮湿、粉尘等恶劣环境长期稳定工作。输出标准的可被 计算机或 PLC 使用的 0-5V、0-10V 电压信号；4-20mA 电流 信号；或者 RS485 数字信号。

※特性说明

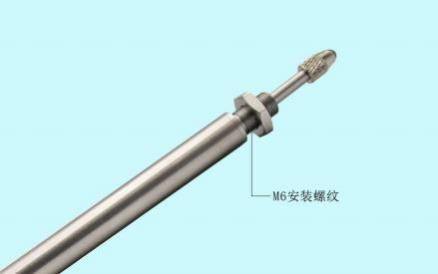

外径Φ8mm,不锈钢 304 外壳，回弹式

内置精密直线轴承，重复性好，分辨率高

探头为氮化硅陶瓷球，耐磨性好

直流单电源供电，内置高性能信号解调器

产品尺寸较短，适合狭小空间使用

※应用领域

机器人 轴直径检测 精密位移测量 玻璃生产检测 汽车零件检测

   ※机械尺寸

        ( 2mm 量程直出线)

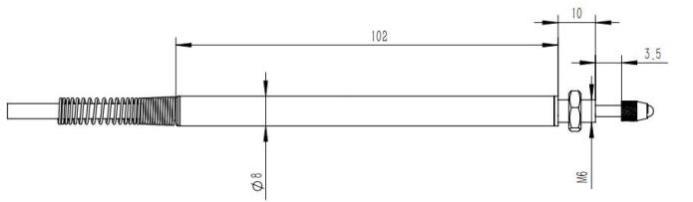

(5mm 量程直出线)

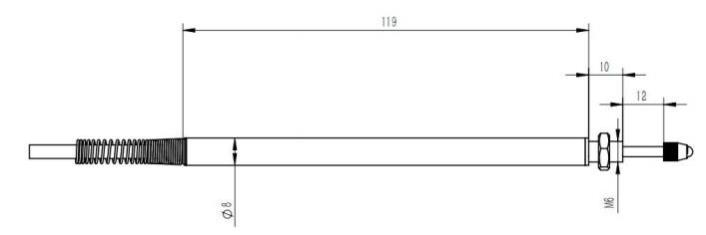

        ( 10mm 量程直出线)

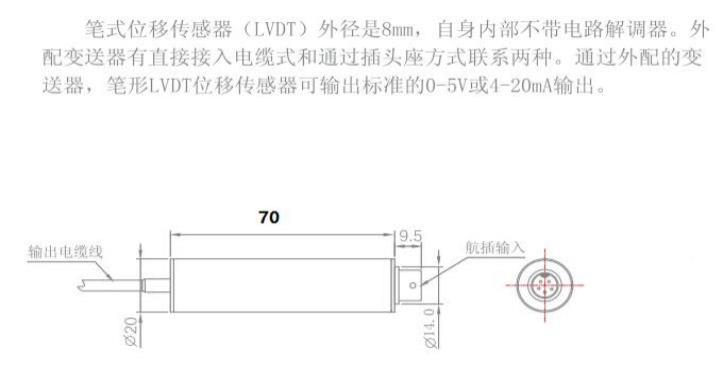

※方形变送器尺寸  (选配)

* FL 系列位移传感器可 直接以用传感器安装螺纹  在安装面打孔安装，或者采 用温度膨胀系 数较小的非 金属夹具  固定，如果采用金 属夹   具 会对传感器性能产 生影响。

※接线说明

直流稳压电源输出电压值必须在规定的使用范围内

1.电流信号输出 (电缆线颜色定义) ：

棕色一供电电源 (+) 电流输入 (+)

黑色一供电电源 (-) 电流输出 (-)

2.电压信号输出

电缆线颜色定义：

棕色一供电电源 (+ )

黑色一电压输出 (+ )

蓝色一供电电源 (-) 信号输出 (-)

3.RS485 数字信号输出

电缆线颜色定义：

红色一供电电源 (+ )    黑色一供电电源 (-)

绿色一 RS485  (A+)       白色一 RS485  (B-)

※选型说明

※安装使用说明

1 、  选择传感器量程需留有余量，F 系列 LVDT 位移传感器前端约 1mm 的 缓冲区，安装使用应避开缓冲区。

2 、  选用合适的电源供电，   电压过高或者过低都无法保证传感器正 常使 用。

3 、  传感器测笔应垂直检测面安装，待调整好位置再锁紧安装螺丝。

4 、  F 系列 LVDT 位移传感器精度较高，安装使用应避开高温 、  高辐 射、 静电干扰 、  高频干扰及电磁干扰等干扰源，保障传感器检测精 度。

5 、  传感器屏蔽线良好接地。

6 、  正确接线 。如果接线错误，有可能严重损坏传感器。

7 、  传感器安装固定应尽量采用厂家提供的安装支架 。如果需要自 制夹 具安装固定，应在厂方技术人员的指导下设计安装。
