※产品简介

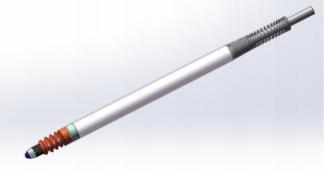

FS 系列回弹式 LVDT 位移传感器是 F 系列的升级款型，内部采用日本 高精密微型滚珠轴承结构，精度更高体积更小，产品性能大幅提升。 传感器 12-24V DC 供电，测头采用高硬度的耐磨材料氧化硅，电子 电路密封在 304 不 锈钢金属管内，可以在潮湿、粉尘等恶劣环境长 期稳定工作。输出 标准的可被计算机或 PLC 使用的 0-5V、0-10V 电 压信号；4-20mA 电流 信号；或者 RS485 数字信号。

※特性说明

外径Φ8mm,不锈钢 304 外壳，回弹式

内置精密直线轴承，重复性好，分辨率高

探头为氮化硅陶瓷球，耐磨性好

直流单电源供电，内置高性能信号解调器

产品尺寸较短，适合狭小空间使用

※应用领域

机器人 轴直径检测 精密位移测量 玻璃生产检测 汽车零件检测

※性能参数

供电电源：12—24V DC;

 工作电流：电压输出型供电电流≤12mA；

                   二线制电流输出型，供电电流 4—20mA

位移量程：FS10 -2mm     FS25 -5mm   FS50 -10mm

 输出信号：0 -5V；    0 -10V；   4 -20mA ；    RS485 数字信号

 线性误差：模拟量信号输出：   ≤0.15%FS

                    数字量信号输出：   ≤0.1 %FS

重复误差：≤ 1um

 分辨率： ≤O.1um

  动态特性：50Hz~80Hz

 测量力：50g

 工作温度：-25 °C — +85 °C

 耐受冲击：250g/11 ms

 振动允限：10g/2KHZ

 温度系数：零点 ≤0.01%/°C

灵敏度 ≤025%/°C

※出线方式

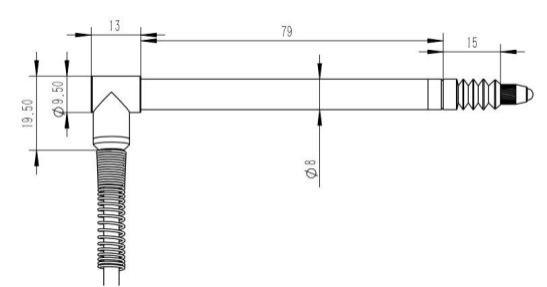

(侧出线)

※机械尺寸

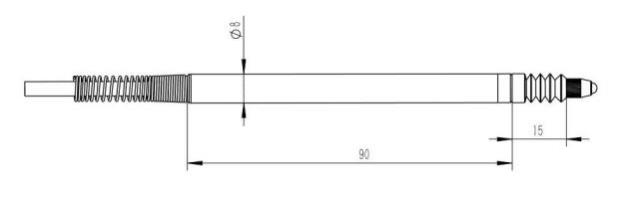

2mm/5mm 量程：

(直出线)

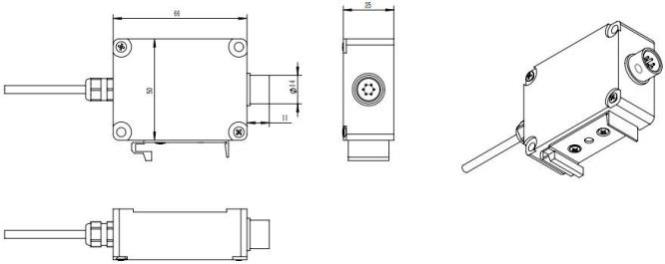

※方形变送器尺寸  (选配)

注：   方形变送器可使用螺丝穿过安装孔

直接固定，也可以使用卡扣滑入安装导

轨安装 。    (卡扣安装主用在配电箱等符

合安装条件的环境，卡扣可以拆卸)

※接线说明

1.电流信号输出

电缆线颜色定义：

棕色----供电电源 (+)  电流输入 (+)

黑色----供电电源 (-)  电流输出 (-)

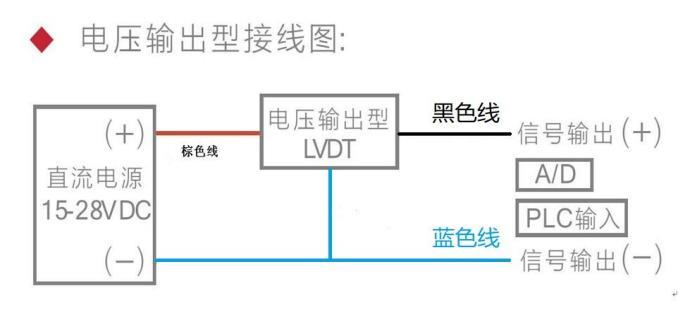

2.电压信号输出

电缆线颜色定义：

棕色---- 供电电源 (+)

黑色---- 电压输出 (+)

蓝色---- 供电电源 (-) 信号输出 (-)

※输出特性

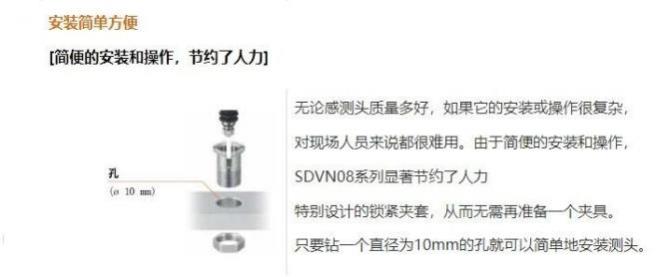

※安装方法

方法 1：

方法 2：

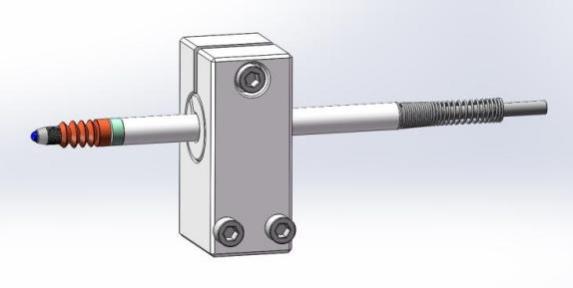

使用配送夹具安装，可根据现场安装空间，选用适合的长方形夹具，正方形夹具，或者 T 型夹具。

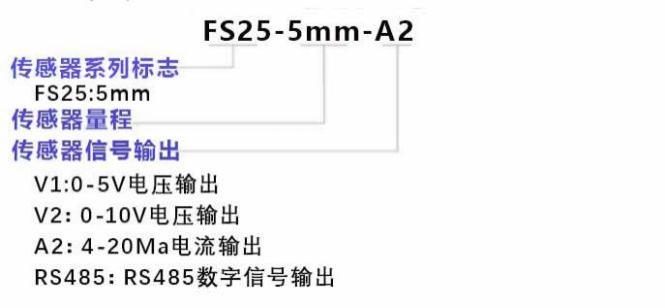

※选型说明

※安装使用说明

1 、  选择传感器量程需留有余量，   FS 系列 LVDT 位移传感器前端约 0.5mm 的缓冲区，安装使用应避开缓冲区。

2 、  选用合适的电源供电，电压过高或者过低都无法保证传感器正 常 使用。

3 、  传感器测笔应垂直检测面安装，待调整好位置再锁紧安装螺丝。

4 、  FS 系列 LVDT 位移传感器精度较高，安装使用应避开高温、高辐 射、 静电干扰 、  高频干扰及电磁干扰等干扰源，保障传感器检测精 度。

5 、  传感器屏蔽线良好接地。

6 、  正确接线 。如果接线错误，有可能严重损坏传感器。

7 、  传感器安装固定应尽量采用厂家提供的安装支架。如果需要自 制 夹具安装固定，应在厂方技术人员的指导下设计安装。
