GT 系列 -分体式

※产品简介

GT 系列分体式 LVDT 位移传感器具有优良的性能，传感器 12-24V DC 供 电，标配鱼眼头，可选万向节拉头，电子电路密封在 304 不锈钢金 属 管内，可以在潮湿、粉尘等恶劣环境长期稳定工作。输出标准的可 被 计算机或 PLC 使用的 0-5V、0-10V 电压信号；4-20mA 电流信号；或 者 RS485 数字信号。

※特性说明

外径 20mm,不锈钢 304 外壳，分体式

直流单电源供电，内置高性能信号解调器

二线制电流输出，三线制电压输出，RS485 数字信号输出

测量范围 0-100mm,分辨率高，重复性好

无滑动触点，使用寿命长

※应用领域

液压缸定位 阀门位置检测与控制 桥面移位检测

机床及工具定位   水泥行业  地铁隧道工程检测

※性能参数

供电电源:

工作电流:电压输出型供电电流≤12mA；

            二线制电流输出型，供电电流 4—20mA

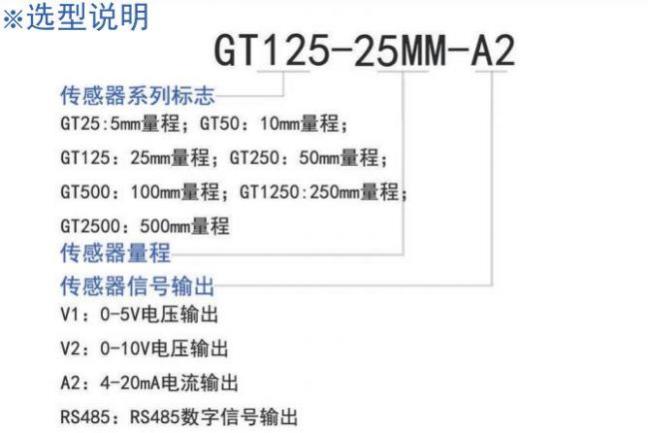

GT25:0-5m/GT50:0-10mm/GT125:0-25mm/

GT250：0-50mm/GT500：0-100mm/

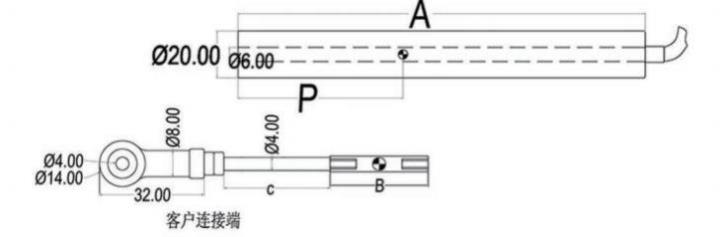

※安装尺寸

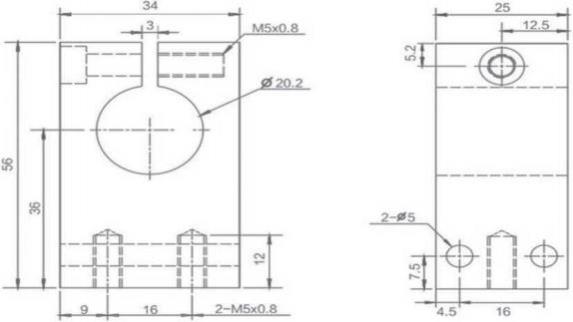

※安装夹具尺寸

 ※安装方法

* LVDT 位移传感器的安装要求采用温度膨 胀系 数较小的非金属夹具固定，

   如果采用金属夹具会对传感器性能产生影响。

     注： 产品标配有塑料夹具，用户也可以根据实际情况制作安装夹具。

※接线说明

直流稳压电源输出电压值必须在规定的使用范围内

1. 电流信号输出 电缆线颜色定义：

棕色一供电电源 (+) 电流输入 (+)  黑色一供电电源 (-) 电流

输出 (-)

2.  电压信号输出 电缆线颜色定义： 棕色一供电电源 (+ )

黑色一电压输出 (+ )

蓝色一供电电源 (-) 信号输出 (-)

3. RS485 数字信号输出 电缆线颜色定义： 红色一供电电源 (+ )

黑色一供电电源 (-)

绿色一 RS485  (A+)

白色一 RS485  (B-)

※安装使用说明

1、选择传感器量程需留有余量，GT 系列LVDT 位移传感器前端约 2.5mm 的缓冲区，安装使用应避开缓冲区。

2、选用合适的电源供电，电压过高或者过低都无法保证传感器正常 使用。

3、传感器应垂直检测面安装，待调整好位置再锁紧安装螺丝。

4、GT 系列 LVDT 位移传感器精度较高，安装使用应避开高温、高辐 射、 静电干扰、高频干扰及电磁干扰等干扰源，保障传感器检测精 度。

5、传感器屏蔽线良好接地。

6、正确接线。如果接线错误，有可能严重损坏传感器。

7、传感器安装固定应尽量采用厂家提供的安装支架。如果需要自制 夹具安装固定，应在厂方技术人员的指导下设计安装。
