LVDT位移传感器GF铰接分体式系列（裂缝计）
外径 20mm,不锈钢 304 外壳，分体式
直流单电源供电，内置高性能信号解调器
二线制电流输出，三线制电压输出，RS485 数字信号输出
测量范围 0-500mm,分辨率高，重复性好
无滑动触点，使用寿命长
鱼眼头绞接固定，安装使用方便
-

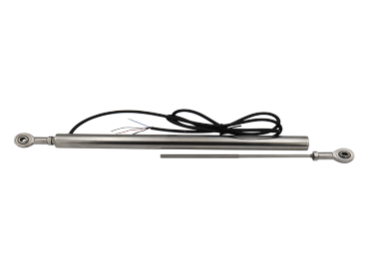

GF 系列 -铰接分体式 (裂缝计)※产品简介
GF 系列分体式 LVDT 位移传感器 (裂缝计) ，专用于桥梁、隧道、建
筑、混凝土路面等土木工程项目裂缝深度、宽度、开合度在线监测。 传感器 12-24V DC 供电，两端鱼眼头，电子电路密封在 304 不锈钢金 属管内，可露天使用或者潮湿环境长期稳定工作。输出标准的可被 计 算机或 PLC 使用的 0-5V、0-10V 电压信号；4-20mA 电流信号；RS485 数字信号。
※特性说明
外径 20mm,不锈钢 304 外壳，分体式
直流单电源供电，内置高性能信号解调器
二线制电流输出，三线制电压输出，RS485 数字信号输出
测量范围 0-500mm,分辨率高，重复性好
无滑动触点，使用寿命长
鱼眼头绞接固定，安装使用方便
※应用领域
桥梁、隧道、建筑、混凝土路面等土木工程裂缝监测滑坡等地质害 监测
机械设备位移测量与位置定位 (扩展应用)
※性能参数
供电电源:
12—24V DC;
工作电流：
电压输出型供电电流≤12mA；
二线制电流输出型，供电电流 4—20mA

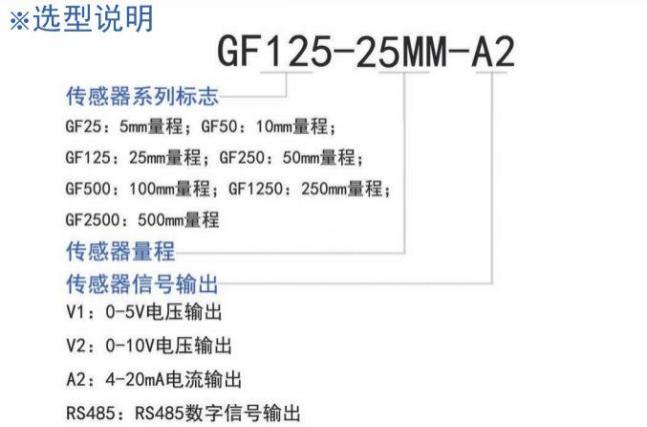

GF25： 0-5mm / GF50：0-10mm / GF125： 0-25mm /
GF250:0-50mm / GF500:0-100mm / GF1250:0-250mm
位移量程：
GF2500：0-500mm
输出信号：
0-5V； 0-1OV； 4-20mA； RS485 数字信号
线性误差：
模拟量信号输出：0.25%FS
数字量信号输出：0.1 %FS
重复误差：
≤1um
分辨率：
≤O.1um
动态特性：
50Hz-80Hz
测量力：
80g
工作温度：
-25 °C — +85 °C
耐受冲击：
250g/11 ms
振动允限：
10g/2KHZ
温度系数：
零点 ≤0.01%/°C 灵敏度 ≤025%/°C
参数

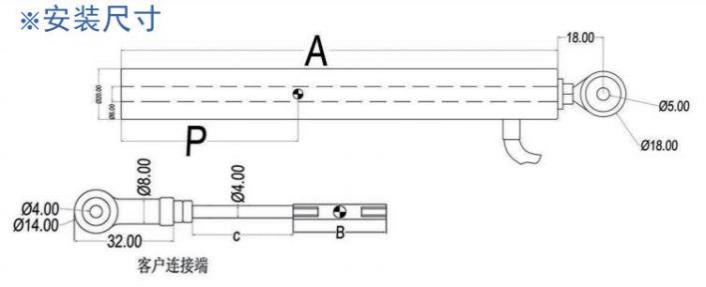

GF 系列裂缝计尺寸表
量程(mm)
5
10
25
50
100
250
500
外壳尺寸(mm)
153
173
229
279
377
585
850
铁芯长度(mm)
30
40
70
92
145
229
300
电气零点位置 P (mm)
51
61
89
114
163
267
381
连接杆长度 C (mm)
41
48.5
69
95.5
143
282.5
380

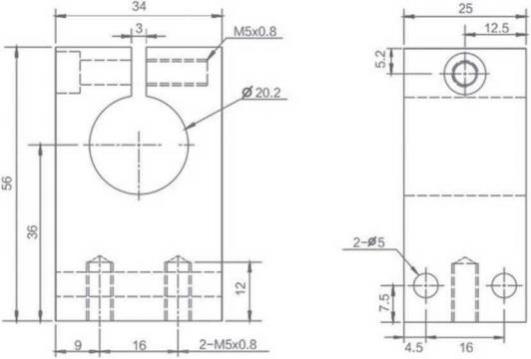

※安装夹具尺寸
※安装方法
传感器标配平面螺丝，客户可根据现场情况 更 换为膨胀螺丝或者其他固定材料。
※接线说明
直流稳压电源输出电压值必须在规定的使用范围内
1. 电流信号输出 电缆线颜色定义：
棕色一供电电源 (+) 电流输入 (+)
黑色一供电电源 (-) 电流输出 (-)
2. 电压信号输出 电缆线
颜色定义：
棕色一供电电源 (+ )
黑色一电压输出 (+ )
蓝色一供电电源 (-) 信号输出 (-)
3. RS485 数字信号输出 电
缆线颜色定义：
红色一供电电源 (+ )
黑色一供电电源 (-)
绿色一 RS485 (A+)
白色一 RS485 (B-)
※安装使用说明
l、选择传感器量程需留有余量，GF 系列 LVDT 位移传感器前端约 2.5mm 的缓冲区，安装使用应避开缓冲区。
2、选用合适的电源供电，电压过高或者过低都无法保证传感器正 常使 用。
3、调整好传感器位置，再锁紧安装螺丝。
4、GF 系列 LVDT 位移传感器精度较高，安装使用应避开高温、高辐 射、 静电干扰、高频干扰及电磁干扰等干扰源，保障传感器检测精 度。
5、传感器屏蔽线良好接地。
6、正确接线。如果接线错误，有可能严重损坏传感器。
7、GF 系列 LVDT 位移传感器标配平面螺丝，可根据现场情况换用膨 胀螺 丝或者其他固定材料。
-
-
